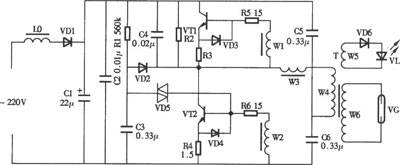

臭氧是一種不穩定的氣體，不能儲存運輸，因此臭氧必須在使用現場發生制備。臭氧具有很強的氧化性，臭氧化空氣幾乎對所有的金屬都有腐蝕作用。臭氧技術已在污水處理、醫學、食品、化工生產、空氣凈化、飲用水殺菌消毒等領域得到廣泛應用。那么臭氧發生器的電路圖如圖所示：

臭氧發生器電路由三極管VT1、VT2與電感線圈L1一13、脈沖變壓器T、限流電阻器R1、充電電容器C3,雙向觸發二極管叨5等組成推挽振蕩電路；濾波電感線圈L0,整流二極管VD1與濾波電容器C1、C2等組成半波整流濾波電路。 接通電源，交流220V電壓經LO濾波，VD1整流后，在C1兩端產生十280V左右的電壓，供給推挽振蕩電路。 在開機瞬間，VT1導通。由于C3的充電作用，雙向觸發二極管VD5截止。當C3兩端的充電電壓升至32V時，VD5被觸發而導通，使VT2導通。

在VT2導通期間，C3逐漸放電，又使VT2截止。VTl導通后，在脈沖變壓器T的作用下，L1、L2上產生正反饋電壓，此電壓分別加至VTl和VT2的基極，使VTl和VT2交替導通與截止（即VTl導通時，VT2截止；VT2導通時，VTl截止），推挽振蕩電路振蕩工作。 推挽振蕩電路工作后，在脈沖變壓器T的二次側繞組L6上產生脈沖高壓，使臭氧發生片VG工作，產生臭氧。

同時，發光二極管VD7也點亮工作。 元器件選擇 VTl、VT2選用2SC2653或BU406型硅NPN高反壓三極管。要求電流放大系數β＞100。 VDl一VD4、VD6選用1 N4007型整流二極管；VD5選用DB3型雙向觸發二極管。 R1一R6全部選用RJ一1/8W型金屬膜電阻器。 L0為5mH的磁心電感線圈，可用Φ0.25mm的漆包線在骨架上繞210匝；L1一璐用Φ0.2mm的單心塑銅線在同一磁環上繞制而成，其中L1、L2分別繞3匝，L3繞9匝。脈沖變壓器T可使用14in（英寸）黑白電視機行輸出變壓器改制，改制時用高壓包作為L6，在低壓包骨架上用Φ0.45mm的漆包線繞168匝作為L4，用Φ0.23mm的漆包線繞4匝作為L5（在最外層繞制）。

臭氧發生片VG選用Z二10或Z一15、Z一20等型號。 制作與調試 除臭氧發生片VG外所有電子元器件安裝在一塊自制的印制電路板上，并將其裝人大小合適的塑料或木制盒內。在盒面開孔固定發光二極管VD7，接上臭氧發生片VG，只要元器件良好、接線無誤，通電即能正常工作。
